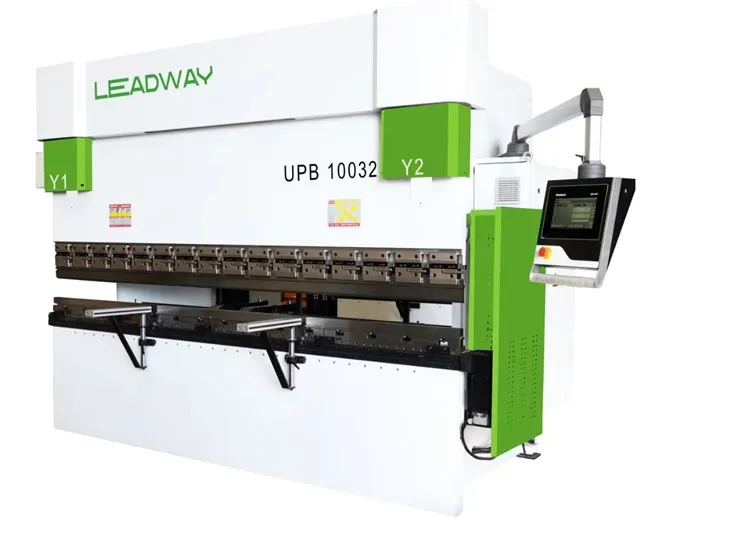

UPB Series Hydraulic CNC Bending (Press Brake) Machine UPB 100X4100

Rafmagns- og vökvakerfið stjórnar samstillta hreyfingu olíuhólkanna tveggja og tryggir þannig mikla samstillta nákvæmni, beygjunákvæmni og endurtekningarnákvæmni með vökvakerfi sjálfvirks bótakerfis til að forðast áhrif á vinnustykkið vegna aflögunar RAM. Bæturnar eru stjórnaðar af CNC kerfinu með mikilli nákvæmni. Hálsaflögunarbótabúnaðurinn kemur í veg fyrir að uppgötvunarþátturinn beygi af áhrifum af fuselage stofninum meðan á vinnuferlinu stendur, sem tryggir beygjunákvæmni. Ramminn er settur saman í einu eftir suðu, hann er unninn af CNC Pentahedron vinnslustöðinni og tryggir stífni og vinnslu nákvæmni rammans.

Vöruupplýsingar:

● 100T(3+1)

Forskrift		Eining	UPB 100/3100	UPB 100/4100
Max. Beygjukraftur		KN	1000
Max. Beygjulengd		mm	3100	4100
Dálkafjarlægð		mm	2600	3600
Hálsdýpt		mm	400
Ram högg		mm	215
Lokuð hæð		mm	420
Nálgast hraða		mm/s	160
Vinnuhraði		mm/s	10
Skila hraða		mm/s	130	120
Aðal mótorafl		KW	7.5
CNC kerfi		Holland delem DA66T/DA53T CNC kerfið sem stjórnar Y1, Y2, X ásum og vökvakrafni.
Olíutankursgeta		L	350	500
X Ás	Nákvæmni	mm	±0.10
	Stroke	mm	500
	Hraði	mm/s	300
	Máttur	KW	0.75
Útlínur vídd	Lengd	mm	3450	4450
	Breidd	mm	1600
	Hæð	mm	2510

l 100T(4+1)

Forskrift		Eining	UPB 100/3100	UPB 100/4100
Max. Beygjukraftur		KN	1000
Max. Beygjulengd		mm	3100	4100
Dálkafjarlægð		mm	2600	3600
Hálsdýpt		mm	400
Ram högg		mm	215
Lokuð hæð		mm	420
Nálgast hraða		mm/s	160
Vinnuhraði		mm/s	10
Skila hraða		mm/s	130	120
Aðal mótorafl		KW	7.5
CNC kerfi		Holland delem DA66T/DA53T CNC kerfið sem stjórnar Y1, Y2, X, R ásum og vökvakrafni.
Olíutankursgeta		L	350	500
X Ás	Nákvæmni	mm	+0.10
	Stroke	mm	500
	Hraði	mm/s	300
	Máttur	KW	0.75
R Ás	Nákvæmni	mm	+0.10
	Stroke	mm	200
	Hraði	mm/s	200
	Máttur	KW	0.85
Útlínur Mál	Lengd	mm	3450	4450
	Breidd	mm	1600
	Hæð	mm	2510

l 100T(6+1)

Forskrift		Eining	UPB 100/3100	UPB 100/4100
Max. Beygjukraftur		KN	1000
Max. Beygjulengd		mm	3100	4100
Dálkafjarlægð		mm	2600	3600
Hálsdýpt		mm	400
Ram högg		mm	215
Vinnusamhæð		mm	830
Vinnanlegt breidd		mm	60	70
Lokuð hæð		mm	420
Nálgast hraða		mm/s	160
Vinnuhraði		mm/s	10
Skila hraða		mm/s	130	120
Aðal mótorafl		KW	7.5
CNC kerfi		Holland delem DA66T CNC kerfið sem stjórnar Y1, Y2, X, R, Z1, Z2 ásum og vökvakrafni.
Olíutankursgeta		L	350	500
X Ás	Nákvæmni	mm	+0.10
	Stroke	mm	500
	Hraði	mm/s	300
	Máttur	KW	0.75
R Ás	Nákvæmni	mm	+0.10
	Stroke	mm	200
	Hraði	mm/s	200
	Máttur	KW	0.85
Z₁,Z₂ Ás	Nákvæmni	mm	±0.1
	Hraði	mm/s	300
	Stroke	mm	1850	2800
	Máttur	KW	0.75
Útlínur Mál	Lengd	mm	3450	4450
	Breidd	mm	1600
	Hæð	mm	2510
